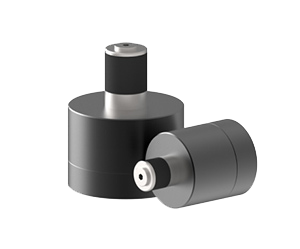

KLN系列快速连接器

产品介绍:
KLN系列快速连接器,用于对直管,钻孔和内螺纹部件的压力与气密测试。它利用橡胶密封件弹性密封的原理,可密封圆形与粗糙的表面并适应较大公差的测试件,气动驱动可应用于自动化气密测试;该快速连接器在检漏时利用密封件和测试件表面之间的摩擦力连接,因此快速连接器密封件和被测件密封面不能沾水或其它润滑物质,该快速连接器不会对测试件施加轴向力和侧向力,特殊的双位快速连接器可按需提供,用来密封彼此间距很近的两个端口(见附1图,特殊类型),轴加长的KLN系列快速连接器也可更具实际需求提供(见附2图,特殊类型)。
相关产品:
技术参数:

KLN系列的技术参数

工作压力:入口B:从真空至最高9bar,其他压力范围可按需提供,当应用在受压环境下时,KLN系列快速连接器必须由一个固定装置来固定好,仅对于真空应用环境下,不需要固定装置。


操作压力:入口P:4至12bar 洁净压缩空气。


设计:壳体,活塞和垫圈为铝质合金。


密封件:主密封使用丁腈橡胶/氯丁二烯材质的O型圈。

可选用聚氨酯(Urethane)密封件用于磨损较大的应用环境。


泄露率:10-3mbar×l/s (10-4Pa×m3/s)

*此为标准品最低泄漏率,我们可以按需求提供更低泄漏率的装置,这取决于客户提供的详细规格(测试方法,测试温度和测试压力)以及客户所提供样品的品质(即密封面表面处理情况,粗糙度和尺寸允许公差)。


使用步骤:

1、用固定夹具将快速连接器固定好,将KLN快速连接器插到测试件内,施加控制气源,快速连接器就此连接上,施加测试气源;

2、断开连接时,总是先释放测试压力;释放控制压力,将快速连接器移开。

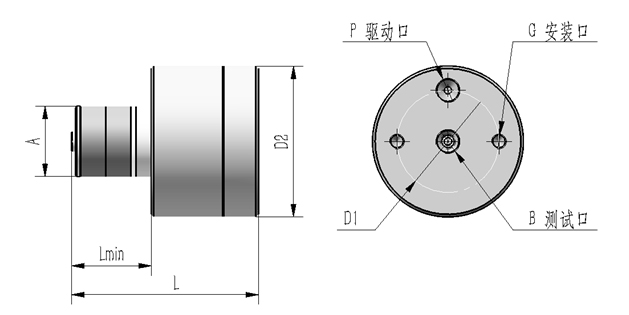

规格尺寸(mm):


外形尺寸 入口B1 驱动口P1 安装口G ΦD2 ΦD1 L
1 M5 M5 M5 31.8 20.2 55.1
1 G1/8″ G1/8″ M6 39.9 25.9 64.7
2 G1/8″ G1/8″ M6 39.9 25.9 64.7
3 G1/8″ G1/8″ M6 60 40.6 77.5
4 G1/8″ G1/8″ M6 60 40.6 77.5
5 G1/2″ G1/8″ M6 88.6 58.7 93.5
6 G1/2″ G1/8″ M6 88.6 58.7 93.5
7 G3/4″ G1/8″ M6 106 76.2 108.2
8 G3/4″ G1/8″ M6 106 76.2 108.2


KLN系列快速连接器的应用

泄漏测试:压力,水下,氦气测试。

其他应用:加注,压力和功能测试以及冲洗等等。

部件:容器、塑料容器、医疗部件、阀门、泵、过滤器、压力容器及管路连接等。


KLN系列快速连接器的特殊型式

如标准型不能满足您的使用要求,我们将为您提供专属解决方案,欢迎咨询。



性能特点:
外形尺寸 密封范围A Lmin*mm KLN KLN 更换密封件
(mm) 零件号 封堵零件号 密封件号 零件号
1 7.7-8.3 12.2 KLN01-0300 KLN01-0300 P 1 KLN01-0300 NBR
1 8.4-10.0 13.4 KLN01-01 KLN01-01 P 1 KLN01-01NBR
1 10.0-11.0 15 KLN1-11 KLN1-11 P 1 KLN1-11 NBR
1 11.0-12.0 15 KLN1-12 KLN1-12 P 1 KLN1-12 NBR
1 12.0-13.0 15 KLN1-13 KLN1-13 P 1 KLN1-13 NBR
1 13.0-14.0 15 KLN1-14 KLN1-14 P 1 KLN1-14 NBR
1 14.0-15.0 15 KLN1-15 KLN1-15 P 1 KLN1-15 NBR
1 15.0-16.0 15 KLN1-16 KLN1-16 P 1 KLN1-16 NBR
2 16.0-17.0 15 KLN2-21 KLN2-21 P 1 KLN2-21 NBR
2 17.0-18.0 15 KLN2-22 KLN2-22 P 1 KLN2-22 NBR
2 18.0-19.0 15 KLN2-23 KLN2-23 P 1 KLN2-23 NBR
2 19.0-20.0 15 KLN2-24 KLN2-24 P 1 KLN2-24 NBR
2 20.0-21.0 15 KLN2-25 KLN2-25 P 1 KLN2-25 NBR
2 21.0-22.0 15 KLN2-26 KLN2-26 P 1 KLN2-26 NBR
3 22.0-23.5 27.8 KLN3-31 KLN3-31 P 2 KLN3-31 NBR
3 23.5-25.0 27.8 KLN3-32 KLN3-32 P 2 KLN3-32 NBR
3 25.0-26.5 27.8 KLN3-33 KLN3-33 P 2 KLN3-33 NBR
3 26.5-28.0 27.8 KLN3-34 KLN3-34 P 2 KLN3-34 NBR
4 28.0-30.0 27.8 KLN4-41 KLN4-41P 2 KLN4-41 NBR
4 30.0-32.0 27.8 KLN4-42 KLN4-42P 2 KLN4-42 NBR
4 32.0-34.0 27.8 KLN4-43 KLN4-43P 2 KLN4-43 NBR
4 34.0-36.0 27.8 KLN4-44 KLN4-44P 2 KLN4-44 NBR
5 36.0-38.0 40.9 KLN5-51 KLN5-51 P 3 KLN5-51 NBR
5 38.0-40.0 40.9 KLN5-52 KLN5-52 P 3 KLN5-52 NBR
5 40.0-42.0 40.9 KLN5-53 KLN5-53 P 3 KLN5-53 NBR
5 42.0-44.0 40.9 KLN5-54 KLN5-54 P 3 KLN5-54 NBR
6 44.0-46.0 41.4 KLN6-61 KLN6-61P 3 KLN6-61NBR
6 46.0-48.0 41.4 KLN6-62 KLN6-62P 3 KLN6-62 NBR
6 48.0-50.0 41.4 KLN6-63 KLN6-63P 3 KLN6-63 NBR
6 50.0-52..0 41.4 KLN6-64 KLN6-64P 3 KLN6-64 NBR
6 52.0-56.0 41.4 KLN6-65 KLN6-65P 3 KLN6-65 NBR
7 56.0-59.0 41.4 KLN7-71 KLN7-71 P 3 KLN7-71 NBR
7 59.0-62.0 41.4 KLN7-72 KLN7-72 P 3 KLN7-72 NBR
7 62.0-65.0 41.4 KLN7-73 KLN7-73 P 3 KLN7-73 NBR
8 65.0-69.0 41.4 KLN8-81 KLN8-81 P 3 KLN8-81 NBR
8 69.0-72.0 41.4 KLN8-82 KLN8-82 P 3 KLN8-82 NBR
8 72.0-75.0 41.4 KLN8-83 KLN8-83 P 3 KLN8-83 NBR
8 75.0-78.0 41.4 KLN8-84 KLN8-84 P 3 KLN8-84 NBR
